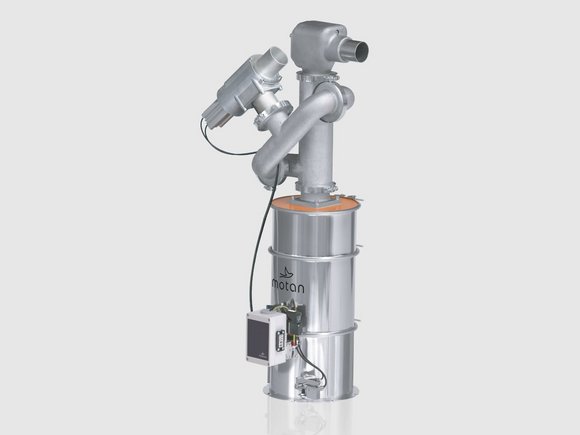

METRO G

Todos los equipos de transporte tienen una estructura modular y permiten un dimensionado óptimo de los rendimientos de material requeridos. Además de los volúmenes diferentes de los equipos de transporte le ofrecemos diversos tamaños de entrada y salida de material, que se pueden adaptar exactamente a los rendimientos y distancias de transporte. ()

El filtro tamiz se limpia automáticamente por implosión tras cada ciclo de transporte. Lo que garantiza un transporte constante y fiable de material y reduce los gastos de mantenimiento del equipo. La versión hermética al polvo del equipo de transporte permite la conservación de un nivel estable de rendimiento, y el entorno del equipo se mantiene libre de polvo.

El módulo de vacío se puede girar 360º. Lo que permite un montaje profesional sin codos ni tubos flexibles innecesarios.

La tapa del equipo de transporte está libre de tubos flexibles y válvulas. Así se puede acceder al dispositivo de modo seguro y simple. La limpieza es así mucho más rápida.

Las tapas de entrada de material del equipo de transporte pueden desmontarse y sustituirse en función de la aplicación. Además de los diferentes diámetros de entrada hay disponibles versiones de vidrio inclinadas () o especiales () para materiales extremadamente abrasivos.

La válvula de entrada de material de un equipo de transporte asegura que varios equipos de transporte puedan trabajar juntos en un sistema. Así no hay que instalar válvulas de cierre en el flujo de material de la estación de acoplamiento, lo que podría conllevar una reducción del rendimiento y un aumento del desgaste de material.
Otra ventaja de la válvula de entrada consiste en que sirve de placa de desvío en la entrada de material y protege así el filtro tamiz y la carcasa del equipo de transporte contra desgaste. Una versión de vidrio especial está disponible para materiales extremadamente abrasivos.

La válvula proporcional METROMIX de acero inoxidable con pulimentado electrolítico se puede conectar a los equipos de transporte METRO G. Así se pueden adaptar la proporción y el número de capas de material por ciclo de transporte. Una tapa de acceso transparente de grandes dimensiones permite una limpieza sencilla.

Una válvula de salida con amortiguador de resorte impide que la válvula se cierre por completo si no está bajo vacío. Si se encuentran granos de granulado durante el transporte neumático sobre la válvula de salida, se aspirarán primero éstos. Al ir aumentando el vacío se comprime la válvula de salida () contra el resorte y luego se cierra por completo.

Como la salida de material de grandes dimensiones se fabrica con una válvula de salida de acero inoxidable, es resistente a la fricción y cumple todos los requisitos puestos en las aplicaciones médicas o en las aplicaciones de la industria de envasado de alimentos. El diseño inclinado aumenta la sección de salida e impide la formación de puentes.

La válvula de salida con contrapeso se ha montado sobre el lado exterior, lo que significa que el estado actual del ciclo de transporte es visible en todo momento. Los trabajos de servicio se pueden realizar fácil y rápidamente porque la accesibilidad es excelente.

Para el transporte de materiales higroscópicos con rendimientos bajos o en el caso de falta de espacio hay disponible un equipo de transporte de máquinas. El módulo de salida del equipo no tiene una válvula de salida y se monta directamente sobre el orificio de entrada de la máquina de tratamiento.
La ventaja consiste en que no se requiere ninguna tolva de maquina y en que se trabaja con una reserva reducida de material. Lo que es particularmente importante para materiales secados, además, el tiempo de espera del material se reduce al mínimo.

Todos los equipos de transporte son modulares y están hechos de acero inoxidable con pulimentado electrolítico. Así se asegura un manejo libre de contaminación y una limpieza sencilla gracias a la superficie en acabado de alta calidad.

Con el depósito de vidrio opcional se puede comprobar y ver tan sólo echando un vistazo el estado del equipo de transporte, el cual transporta material. Lo que es muy útil si se alterna entre materiales con diferentes densidades aparentes. Llenado excesivo del equipo de transporte (que puede conllevar la obstrucción de filtro) se puede detectar con facilidad y corregir la cantidad de transporte.

Para el transporte de granulado pequeño, polvoriento o con cabellos de ángel se pueden suministrar los equipos de transporte METRO G con una entrada de material tangencial. Así se genera, durante el proceso de transporte, un efecto de ciclón que es ideal para separar diversos tipos de material. Con la salida de aire «en forma de trompeta» se conserva la velocidad del aire de salida mucho por debajo de la velocidad flotante, de tal modo que ni granulado ni partículas flotantes pueden volver al filtro central.

El módulo de vacío de implosión con funcionamiento Blow Back permite una limpieza fiable del filtro de malla para materiales muy polvorientos. La limpieza por implosión de manera estándar se amplifica con ráfagas adicionales de aire comprimido.

El módulo de extracción de polvo permite una extracción de polvo fino en el caso de plásticos de alto rendimiento directamente en el equipo de transporte. El polvo extraído se manda luego con la corriente de aire al filtro central. El material caro y despolvoreado ahora se puede tratar sin retardo.

La válvula de vacío de implosión de membrana ofrece las mismas funciones que la válvula de vacío de implosión, pero funciona sin aire comprimido. En su lugar, el vacío necesario para el proceso de conmutación procede de la instalación de transporte, por lo que la válvula se abre y cierra. Por este motivo, esta válvula es ideal para el empleo en sala limpia.

Hay disponibles dos controladores diferentes.
S: Indicador de estado y conector/desconector se encuentran en el equipo de transporte
C: La variante más confortable. La alarma y el indicador de estado, el conector/desconector y otras funciones se encuentran directamente en el equipo de transporte.

Para el control de los equipos de transporte METRO G hay disponibles diversos sistemas de control automatizados.

METROnet S: Un control de transporte Soft-SP para sistemas estándar de transporte.

METROnet AE y AN: La herramienta de última generación interconectable a red para sistemas complejos de transporte, bien con Soft-PLC o bien conexión Siemens S7 PLC con WEBpanel y nudo bus CAN descentralizado para la conexión de equipamiento periférico.

Todos los controladores METROnet se pueden integrar por completo en la plataforma CONTROLnet y se pueden interconectar por conexión Ethernet con otros controladores.
